安盾AD-JZX-02通过式小型车辆检查系统是广东安盾安检排爆装备集团研发生产的，专为小型载客载货车辆（包 括小型公共汽车) 安检需求所设计。该系统使用先进的高能量，低辐射的X射线扫描技术，可快速根据图像判定车内是否装 有危险品及违禁品，如武器、baozha物、毒品、走私品等。

安盾AD-JZX-02可安装在停车场入口、公路交通检查点、海关、边检口岸、重要政府机关车辆进出口、大型活动场馆、重要基地的车辆入口，进行车辆的安全检查，完全符合国内国际的辐射安全要求，无需额外辐射防护施工，可保障操作员，司机，乘客和旁观人员的安全。该系统可根据客户要求及安装场地的现有条件，灵活施工，亦可和车底检查系统集 成，实现对车辆全方位多角度的进行安全检查。

产品特点：

通过式扫描：载客车辆通过式扫描，乘客和司机在扫描过程中可以留在车内，由司机驾驶车辆通过扫描zhuangzhi，无需额外的运力.

占地面积小：安盾AD-JZX-02的施工占地面积小，不需要额外的基地施工.

双能成像：安盾AD-JZX-02进行制动物质识别，可以区分有机物，无机物和难穿透的金属物品。可以帮助操作员快速识别各 种危险物品.

辐射安全：可以确保司机和乘客的辐射安全（符合ANSI 43.17的国际标准），同时系统配备的摄像头可以识别周围环境，避免对安检目标以外的人员进行扫描.

选配功能：自动车配识别，车底检测系统.

主要技术参数：

1、通道尺寸：3(宽) * 3(高)米

2、扫描速度：5~10 千米每小时

3、典型通过率：100 辆/小时

4、穿透力：典型值45mm钢板,  应用值25mm钢板

5、线分辨率 ：直径1.2mm铜线

6、吸收剂量：小于0.2μsv单次扫描

7、围界剂量：公共区域小于0.5μsv符合IAEA标准

8、功耗：*2KVA

9、操作台：24英寸单联操作台

X射线发生器(双能)

10、光源：200kv

11、出束方向：侧照式

操作环境

12、操作温度/湿度：5℃~40℃ /0%~90%(湿度)

13、存储温度/湿度：-23℃~60℃ /10%~90%(湿度)

14、电源要求：220VAC(±10%)  50±3Hz (可选: 100VAC,110VAC,120VAC,200VAC)

软件

15、操作员保护密码登录.；

16、检查车辆信息列表，数据查询，用户管理，实时曲线，回放等.

17、图像功能:彩色/黑白，局增，超增，反色，有机物剔除/无机物剔除，加亮/减暗，放大/缩小；

18、实时视频,实时抓拍（定制）；

19、有机物无机物彩色图像显示；

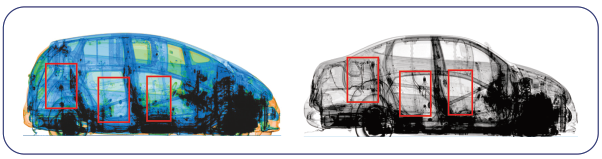

扫描样图：

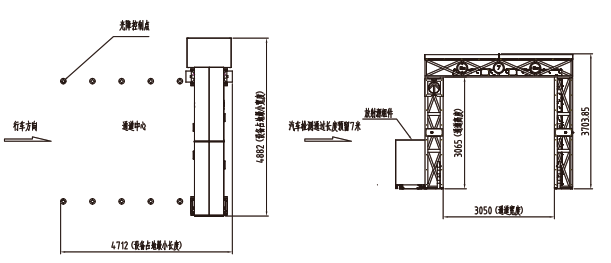

尺寸图：
